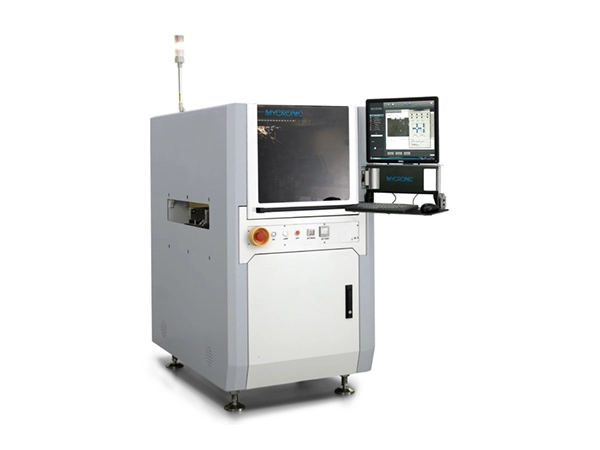

MYJ10X дәнекерлеу пастасын ағынды басып шығару жүйесі жазық емес ПХД (биіктік айырмашылықтары 0,4 мм-ден аз) орналастырады және пайдаланушыларға әртүрлі жерлерде әртүрлі қалыңдықтарды анықтауға мүмкіндік беретін басқарылатын дәнекерлеу пастасы қалыңдығын ұсынады. Ол құрамдас бөліктерге тікелей басып шығаруды қолдайды, бұл оны 3D/стектелген құрастыру процестеріне қолайлы етеді және трафареттердің қажеттілігін жою арқылы жоғары тиімділікті қамтамасыз етеді.
- трафарет қажет емес; әсіресе дәнекерлеу қосылыстарының арнайы пішіндерін қажет ететін қолданбалар үшін қолайлы
- Түрлі өнімдерді жылдам бағдарламалау және тексеру
- Бір өнімдегі іргелес төсемдер арасындағы дәнекерлеу көлемінің елеулі ауытқуларын өңдеуге қабілетті
- PoP (Package-on-Package) дәнекерлеуші қолданбаларын оңай қолдайды
- тазалау қажет емес; өте оңай техникалық қызмет көрсету
- Интеграция тығыздығы жоғары өнімдер үшін әсіресе қолайлы
- беттері біркелкі емес (әртүрлі биіктіктегі) өнімдерге жарамды икемді диспенсер; дәнекерлеу көлемін дәл бақылау
| Негізгі параметрлер | MYJ10X желілік дәнекерлеу пастасын жіберу платформасы |
| Өлшемдері | 770 x 1200 x 1400 мм (ені x D x H) |
| Машинаның салмағы | 650 кг (стандартты конфигурация) |
| Бөлу аймағы | Е x D = 350 мм x 475 мм (Стандартты конфигурация) |
| Макс. ПХД өлшемі (бір жолақты режим) | W x D = 350 мм x 475 мм |
| Макс. ПХД өлшемі (қос жолақты режим) | Е x D = 350 мм x 210 мм (қос жолды бір уақытта) |
| Конвейер | Биіктігі 890–965 мм; стандартты SMEMA байланысы; қос жол опциясы қолжетімді |
| Конвейердің жүк көтергіштігі (бекітуді қоса) | 3 кг (ауыр жүктер үшін теңшеу қажет) |
| Конвейер енін реттеу диапазоны | Бір жолды: 50–475 мм; бір уақытта екі жолды: 50–210 мм |
| ПХД қалыңдығы | 0,5 мм < T < 6 мм; басқа қалыңдықтар үшін қажет теңшеу |
| Орналастыру дәлдігі | ±30μm @ 3σ (X, Y) |
| Қайталану мүмкіндігі | ±15μм @ 3σ (X, Y) |
| Макс. жылдамдық | 1000 мм/с (X, Y) |
| Макс. жеделдету | 1г (X, Y) |
|
|
|
| Негізгі параметрлер | Дәнекерлеу пастасын ағынды клапан |
| Клапан конфигурациясы AP (кіші) | 215–260 мкм; 2,1–3,2nl; 200Гц |
| Клапан конфигурациясы AG (орташа) | 330–520 мкм; 5–20нл; 160–300 Гц |
| Материалды беру ауасының қысымы | 15,9 Psi |
| Ұшу биіктігі | 0,6±0,1мм |
| Сертификаттау түрі | CE |
